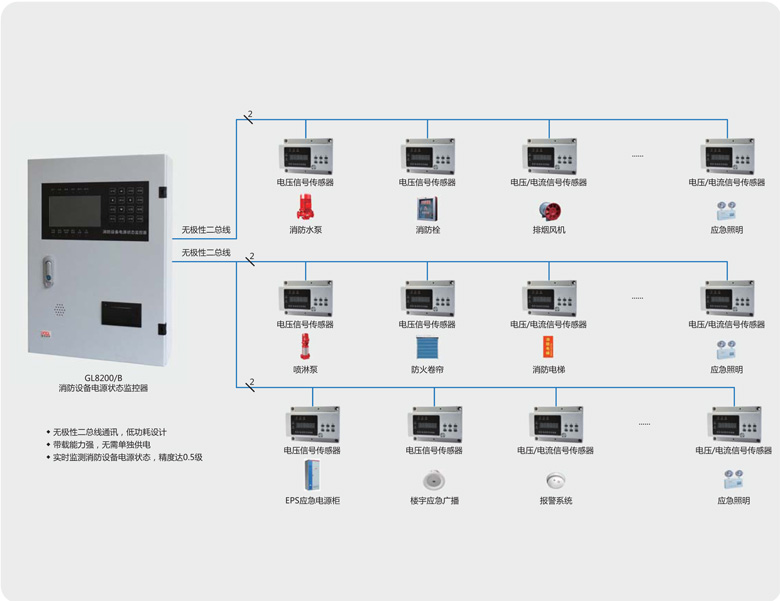

消防設備電源監控系統由消防設備電源狀態監控器、電壓信號傳感器、電流信號傳感器、電壓/電流信號傳感器、系統主機等部分或全部設備組成。系 統采用集中供電方式，通過監控器給現場傳感器提供DC24V安全電壓，有效保證系統的穩定性和安全性。系統內部采用二總線通訊，每個監控器可采集256個 傳感器。系統對外提供Modbus-RTU通信協議，以滿足其他系統的連接。本系統設計參照國家標準GB28184-2011《消防設備電源監控系統》。

系統功能

■ 監控報警

○ 被監控設備電源回路開關狀態

○ 被監控設備電源的工作狀態（電壓、電流及報警狀態信息）

○ 報警響應時間：≤30s

○ 報警聲信號：可手動消除，當再次有報警信號輸入時，能再次啟動

○ 報警光信號：紅色LED指示燈常亮

■ 故障報警

○ 監控器與傳感器之間的連接線斷路、短路

○ 監控器主電源欠壓（≤80%主電源電壓）或過壓（≥110%主電源電壓）

○ 監控器與其分體電源間連接線斷路、短路

○ 當監控器出現以上故障時，能發出與監控報警信號有明顯區別的聲光故障報警信號

○ 故障報警響應時間：≤100s

○ 故障報警聲信號：手動消除，當再次有報警信號輸入時，能再次啟動

○ 故障報警光信號：黃色LED指示燈常亮

○ 故障期間，非故障回路的正常工作不受影響

■ 控制輸出

○ 對個別或全部被監控設備的報警繼電器進行遠程遙控操作

○ 監控器報警控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

○ 監控器控制輸出：常開無源觸點，容量：AC250V 3A或DC30V 3A

■ 自檢

○ 連接檢查：通信線路及分體電源線路的斷路、短路

○ 設備自檢：手動檢查或系統自檢

○ 自檢耗時：≤60s

■ 報警記錄

○ 記錄10000條相關故障報警信息

○ 報警類型：故障類型、發生時間、故障描述

○ 報警事件查詢

○ 報警記錄打印

■ 操作分級

○ 日常值班級：可進入軟件界面查看實時監測情況、消除報警聲音和查詢報警記錄

○ 監控操作級：可操作除針對系統本身的信息維護外的其他操作

○ 系統管理級：可操作系統的任何一個功能模塊
