產品特點

1.采用自主知識產權的TC-BUS通信協議，實現可供電的大電流無極性二總線通信。

2.采用大屏幕彩色液晶顯示器，信息以漢字方式直觀顯示在屏幕上。

3.內嵌微型打印機，可實時打印系統的火警信息、狀態信息及記錄信息。

4.具有局域聯網功能，實現對火警、故障等信息的組網傳輸和操作。

5.存儲不少于10000條系統設備的運行狀態信息。

6.備電采用智能供電管理，具有備電充放電管理、完善的保護功能。

7.支持TTS語音播報功能，以中文語音的方式播報。

8.可直接通過總線配接防火門門磁開關（以下簡稱門磁開關）、防火門電動閉門器（以下簡稱閉門器）等現場設備。

 技術特性

安裝方法

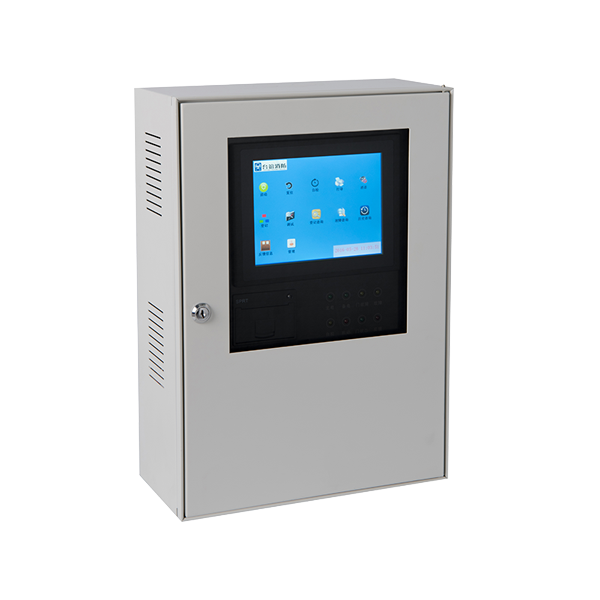

監控器采用壁掛式安裝方式，使用前通過監控器帶有的鑰匙打開監控器端子蓋，接線完成后將端子蓋重新安裝到監控器上。使用3個M6的膨脹螺栓固定在牢固的墻壁上，膨脹螺栓安裝的水平間距為226mm，垂直間距為93mm。

布線要求

1.布線要符合GB 50166-2007的要求。

2.不同電壓等級、不同類別的線路，不要布在同一穿線管內或線槽中。

3.交流220V電源線（、N、L）宜選用阻燃耐壓750V以上的三芯絕緣線。

4.故障信號線（GZ+、GZ-）、火警信號線（HJ-、HJ+）宜選用RVS-2×1.0mm2或1.5mm2阻燃或耐火雙絞線，最長距離不應超過500m。

5.TC-BUS-PDC總線（B1、B2）為無極性二總線，宜選用RVS-2×1.0 mm2或1.5 mm2阻燃或耐火雙絞線，最長距離不應超過1200m。

6.TC-BUS-MPI總線（MPI+、MPI-）宜選用RVS-2×1.5mm2雙絞線（注意極性），最長距離不應超過2000m。

注意事項

1.安裝及施工應按照GB50166-2007《火災自動報警系統施工及驗收規范》執行。

2.內含高壓，維護時請注意安全。
